Selon leAPI5CTSpécification, l'épaisseur est déterminée par la combinaison desDiamètre extérieur (OD)et lePoids nominal (poids linéaire)du tuyau.
Vous avez des questions urgentes sur les spécifications du boîtier API 5CT ?Discutez avec un spécialiste produit maintenantpour des réponses instantanées et des conseils d'experts.
Comment déterminer l'épaisseur du boîtier API
L'épaisseur de paroi est calculée en fonction de la densité de l'acier et des dimensions du tuyau pour répondre à des exigences de pression spécifiques :
Poids plus lourd=Paroi plus épaisse :Pour un même diamètre extérieur, un tuyau « plus lourd » a une paroi plus épaisse, ce qui augmente saRésistance à l'effondrementetRésistance à l'éclatement.
Diamètre de dérive :Il s'agit d'une mesure critique légèrement inférieure au diamètre intérieur (ID). il garantit qu'un mandrin cylindrique d'une taille spécifique puisse traverser le tuyau.
Tableau des tailles de boîtier API 5CT (tailles courantes)
Vous trouverez ci-dessous un tableau montrant les tailles de boîtiers API les plus fréquemment utilisées, leurs poids et les épaisseurs de paroi correspondantes.
| Diamètre extérieur (OD) | Poids nominal | Épaisseur de paroi | Diamètre intérieur (ID) | Diamètre de dérive |
| pouces (mm) | lb/pi ( kg/m ) | pouces (mm) | pouces (mm) | pouces (mm) |
| 4-1/2" (114.3) | 9.50 | 0.205 (5.21) | 4.090 (103.89) | 3.965 (100.71) |
| 11.60 | 0.250 (6.35) | 4.000 (101.60) | 3.875 (98.43) | |
| 13.50 | 0.290 (7.37) | 3.920 (99.57) | 3.795 (96.39) | |
| 5-1/2" (139.7) | 15.50 | 0.275 (6.98) | 4.950 (125.73) | 4.825 (122.56) |
| 17.00 | 0.304 (7.72) | 4.892 (124.26) | 4.767 (121.08) | |
| 20.00 | 0.361 (9.17) | 4.778 (121.36) | 4.653 (118.19) | |
| 7" (177.8) | 23.00 | 0.317 (8.05) | 6.366 (161.70) | 6.241 (158.52) |
| 26.00 | 0.362 (9.19) | 6.276 (159.41) | 6.151 (156.24) | |
| 32.00 | 0.453 (11.51) | 6.094 (154.79) | 5.969 (151.61) | |
| 9-5/8" (244.5) | 36.00 | 0.352 (8.94) | 8.921 (226.59) | 8.765 (222.63) |
| 40.00 | 0.395 (10.03) | 8.835 (224.41) | 8.679 (220.45) | |
| 47.00 | 0.472 (11.99) | 8.681 (220.50) | 8.525 (216.54) | |
| 13-3/8" (339.7) | 48.00 | 0.330 (8.38) | 12.715 (322.96) | 12.559 (319.00) |
| 54.50 | 0.380 (9.65) | 12.615 (320.42) | 12.459 (316.46) | |
| 68.00 | 0.480 (12.19) | 12.415 (315.34) | 12.259 (311.38) | |
| 20" (508.0) | 94.00 | 0.438 (11.13) | 19.124 (485.75) | 18.936 (480.97) |
| 133.00 | 0.635 (16.13) | 18.730 (475.74) | 18.542 (470.97) |
N'attendez pas la production. Nous stockons des boîtiers de 4-1/2" à 20" dans différentes épaisseurs de paroi.Consultez notre inventaire prêt-à-expédier.
Sélection de boîtiers par type
L'épaisseur et la taille que vous choisissez dépendent de la partie du puits pour laquelle le tubage est utilisé :
Boîtier du conducteur (20 " - 30 ») :Généralement le plus fin par rapport à sa taille ; utilisé pour empêcher le haut du puits de s'effondrer.
Boîtier de surface (13-3/8" - 20") :Protège les zones d'eau douce et fournit une base pour le BOP (Blowout Preventer).
Boîtier intermédiaire (7" - 9-5/8") :Utilisé dans les puits plus profonds pour isoler les zones à haute pression-ou les formations instables. Nécessite une épaisseur de paroi plus élevée pour résister à l’effondrement.
Boîtier de production (4-1/2" - 7") :La corde la plus profonde. Il doit résister aux pressions internes les plus élevées et possède souvent les parois les plus épaisses par rapport à son diamètre.
Considérations importantes pour vous
Tolérance:API 5CT permet une tolérance d'épaisseur de paroi (généralement-12.5%). Cela signifie que le tuyau réel peut être légèrement plus fin que l'épaisseur nominale indiquée sur le tableau.
Influence du niveau :Tandis que « l'Épaisseur » fournit la force physique, leNuance d'acier (J55, K55, N80, P110) détermine la force chimique. Un tuyau P110 plus fin peut être plus résistant qu'un tuyau J55 plus épais.
Diamètre extérieur d'accouplement :N'oubliez pas que le raccord (la pièce de raccordement) a un diamètre plus grand que le corps du tuyau, ce qui doit être pris en compte lors du calcul du jeu dans le forage.
Ligne de traitement de tuyaux GNEE API 5CT OCTG

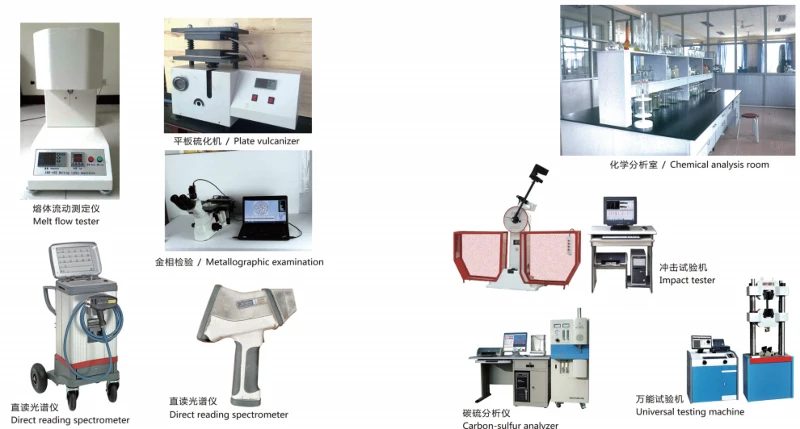

Équipements de test de boîtiers et de tubes GNEE API 5CT
Certificat de tuyau de cuvelage de champ pétrolifère GNEE API 5CT
FAQ
Quelle est la tolérance d’épaisseur de paroi pour API 5CT ?
La tolérance d'épaisseur de paroi pour les boîtiers et tubes API 5CT est-12.5%.
Cela signifie:
L'épaisseur réelle de la paroi ne doit en aucun point être inférieure à87.5%de l'épaisseur nominale de la paroi.
Il y a typiquementpas de plus spécifique (+)tolérance d'épaisseur, mais l'épaisseur maximale est effectivement limitée par la tolérance de poids globale du tuyau (généralement +6.5 % pour les longueurs simples).
Quelles sont les différentes tailles de boîtiers ?
Les tailles de boîtier API 5CT sont standardisées par leurDiamètre extérieur (OD). Ils vont généralement de4-1/2 pouces à 20 pouces.
Voici les tailles les plus courantes classées selon leur utilisation dans un puits :
Petit (boîtier de production) : 4-1/2", 5", 5-1/2"
Moyen (boîtier intermédiaire) : 7", 7-5/8", 9-5/8"
Grand (boîtier de surface/conducteur) : 13-3/8", 16", 20"
